Tiga Jenis Kabel Jaringan ( Coaxiall, Twisted pair, Fiber Optik)
1) Gambar dan jelaskan bagian-bagia dari kabel :

a) Coaxiall
b) Twisted pair (UTP dan STP)
c) Fiber Optik

2)  penyambungan/koneksi kabel UTP untuk
sambungan straigtn cable dan crossover cable :
  1. a) Kabel Coaxiall


Coaxial Cable Adalah suatu jenis kabel yang menggunakan dua buah konduktor. Pusatnya berupa inti kawat padat yang dilingkupi oleh sekat yang kemudian dililiti lagi oleh kawat berselaput konduktor. Jenis kabel

ini biasa digunakan untuk jaringan dengan bandwith yang tinggi. Kabel coaxial mempunyai pengalir tembaga di tengah (centre core). Lapisan plastik (dielectric insulator) yang mengelilingi tembaga berfungsi sebagai penebat di antara tembaga dan “metal shielded“. Lapisan metal berfungsi untuk menghalang sembarang gangguan luar dari lampu kalimantang, motors, and perlatan elektonik lain. Lapisan paling luar adalah lapisan plastik yang disebut Jacket plastic. Lapisan ini berfungsi seperti jaket yaitu sebagai pelindung bagian terluar.
Kabel Coaxial memiliki bentuk yang sangat mirip dengan kabel antena TV, namun keduanya memiliki fungsi yang berbeda. pada bagian ujung yang akan disambung,dinamakan BNC.

Ciri-ciri babel Coaxiall:
  • Tegangan Kabel 100 - 120 ohm
  • Speed dan Throughput 0 - 100 Mbps
  • Panjang maksimal pemakaian kabel < 500 Meter
  • Biaya Relatif murah
  • dibagi menjadi jenis thicknet dan thinnel

Kelebihan kabel Coaxiall:
1) Dapat digunakan untuk menyalurkan informasi sampai dengan 900 kanal telepon.
2) Dapat ditanam di dalam tanah sehingga biaya perawatan lebih rendah.
3) Karena menggunakan penutup isolasi maka kecil kemungkinan terjadi interferensi dengan sistem lain.
Kelebihan kabel Coaxiall:

1)
 Mempunyai redaman yang relatif besar, sehingga untuk hubungan jarak jauh harus dipasang repeater-repeater
2) Jika kabel dipasang diatas tanah, rawan terhadap gangguan-gangguan fisik yang dapat berakibat putusnya hubungan.
Penggunaan Kabel Coaxial
Kabel coaxial terkadang digunakan untuk topologi bus, tetapi beberapa produk LAN sudah tidak mendukung koneksi kabel coaxial.
Protokol Ethernet LAN yang dikembangkan menggunakan kabel coaxial:
10Base5 / Kabel “Thicknet” :
  • adalah sebuah kabel coaxial RG/U-8.
  • merupakan kabel “original” Ethernet.
  • tidak digunakan lagi untuk LAN modern.
10Base2 / Kabel “Thinnet”:
  • adalah sebuah kabel coaxial RG/U-58.
  • mempunyai diameter yang lebih kecil dari “Thicknet”.
  • menggantikan “Thicknet”.
  • tidak direkomendasikan lagi, tetapi masih digunakan pada jaringan LAN yang sangat kecil.

b) Kabel Twisted pair (UTP dan STP)

1) Unshield twisted-pair (UTP)
Unshielded twisted-pair (disingkat UTP) adalah sebuah jenis Kabel Jaringan yang menggunakan bahan dasar Tembaga, yang tidak dilengkapi dengan shield internal. UTP merupakan jenis kabel yang paling umum yang sering digunakan di dalam Jaringan lokal (LAN), karena memang harganya yang rendah, fleksibel dan kinerja yang ditunjukkannya relatif bagus. Dalam kabel UTP, terdapat insulasi satu lapis yang melindungi kabel dari ketegangan fisik atau kerusakan tapi, tidak seperti kabel Shielded Twister-pair(STP), insulasi tersebut tidak melindungi kabel dari interferensi elektromagnetik.
Tipe kategori Kabel UTP / Unshielded Twisted Pair :
- Kategori 1 : Untuk koneksi suara / sambungan telepon/telpon
- Kategori 2 : Untuk protocol localtalk (Apple) dengan kecepatan data hingga 4 Mbps
- Kategori 3 : Untuk protocol ethernet dengan kecepatan data hingga 10 Mbps
- Kategori 4 : Untuk protocol 16 Mbps token ring (IBM) dengan kecepatan data hingga 20 Mbps
- Kategori 5 : Untuk protocol fast ethernet dengan kecepatan data hingga 100 Mbps

Ciri - ciri
  • Tegangan Kabel 150 ohm
  • Speed dan Throughput 0 - 100 Mbps
  • Panjang maksimal pemakaian kabel 100 Meter
  • Biaya Relatif mahal
  • Perlindungan terinfeksi tidak ada
  • Soket RJ-45 (RJ = Registered Jack)
  • Biaya murah
  • Instalasi Mudah
2) shielded Twisted Pair ( STP )
Shielded twisted pair” adalah jenis kabel telepon yang digunakan dalam beberapa bisnis instalasi. Terdapat pembungkus tambahan untuk tiap pasangan kabel (”twisted pair”).
Dilihat dari namanya Shielded Twisted Pair, kabel networking tipe ini terdiri dari 4 pasang dawai kabel yang masing-masing pasang
dipelintir. Kabel STP mengkombinasikan teknik-teknik perlindungan dan antisipasi tekukan kabel. STP yang diperuntukkan bagi instalasi jaringan ethernet memiliki resistansi atas interferensi elektromagnetik dan frekuensi radio tanpa perlu meningkatkan ukuran fisik kabel. Kabel STP memiliki kelebihan dan kekurangan persis samadengan kabel UTP, memiliki satu hal keunggulan yakni jaminan proteksi jaringan dari interferensi-interferensi eksternal dan harganya lebih mahal dari UTP. Tidak seperti kabel Coaxial, lapisan pelindung kabel STP bukanbagian dari sirkuit data, karena itu perlu di-ground pada setiap ujungnya. Kabel STP tidak dapat dipakai dengan jarak lebih jauh tanpa bantuan device penguat (repeater). Konektor RJ-45 & Tang
Crimping Konektor RJ-45 digunakan untuk memasang kabel UTP dan memiliki 8 buah pin sebagai media transmisi data. Kabel UTP disusun berdasarkan warna yang telah ditentukan (urutan STRAIGHT atau CROSS) kemudian dimasukkan ke konektor RJ- 45 dengan menggunakan sebuah tang khusus bernama tang crimping.
Kelemahan kabel STP
Kabel STP mempunyai beberapa kelemahan :
  • Attenuasi meningkat pada frekuensi tinggi.
  • Pada frekuensi tinggi, keseimbangan menurun sehingga tidak dapat mengkompensasi timbulnya “crosstalk” dan sinyal “noise”.
  • Harganya cukup mahal.
KEGUNAAN :
Kabel STP juga digunakanuntuk jaringan Data, digunakan pada jaringan Token-Ring IBM. Pembungkusnyadapat memberikan proteksi yang lebih baik terhadap interferensi EMI.

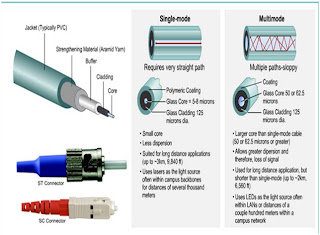

c) Fiber Optik


Kabel fiber optik dibuat dari kaca yang dibungkus oleh pelindung dan material penguat. Fiber optik menggunakan cahaya untuk menghantar isyarat, berbeda dengan kabel tembaga yang menggunakan sinyalelektronik. karena itu kabel jenis ini tidak terpengaruh dengan gangguan elektromagnet. Kabel fiber optik sangat sesuai digunakan di kawasan yang banyak gangguan elektromagnet dan jarak yang jauh. Kabel fiber optik mendukung transmisi data berkecepatan tinggi tidak sama halnya dengan kabel tembaga (UTP dan Coaxial). besarnya data yang dapat di transmisikan memungkinkan penggunaan komunikasi yangmembutuhkan kecepatan seperti video konference. 10BaseF, 100BaseF, 1000BaseF merujuk kepada spesifikasi fiber optik yang membawa sinyal ethernet, angka F merujuk kepada Fiber. Connector yang selalu digunakan untuk menyambung kabel fiber optik ialah ST connector yang menyerupai BNC Connector. Namun begitu SC connector akan menjadi lebih populer karena mudah digunakan. Penggunaan fiber optik umumnya digunakan pada jaringan besar dan jaringan tulang punggung (backbone). Tipe ini berisi satu serat kaca tipisyang mengalirkan data dalam pulsa cahaya. Cahaya pulsa merepresentasikan informasi digital yang dibawamelalui jaringan. Harga dan instalasi fiber optik memang mahal walaupun kini semakin turun karena itu pada umumnya orang kemudian mengkombinasikannya dengan kabel tembaga. berdasarkan jalur sinyal yang dikirimkan, FO dibagi menjadi 2, yaitu Single mode dan Multi mode.
Karakteristik dan ciri-ciri media tipe ini adalah :
Perlindungan terinfeksi ada
Maks. Bandwith 100 Mbps ~ 1 Gbps
Maks. kabel 2000 meter
Soket ST (Spring Loaded Twist)
Biaya mahal jika
Topologi fisik Bus & Star
INnstalasi paling rumit
Fungsi:
Kabel Fiber Optik banyak digunakan pada jaringan WAN untuk
komunikasi suara dan data.

2. Sambungan Kabel UTP
a)straigtn cable
Straigt Cable Menghubungkan ujung satu dengan ujung lain dengan satu warna. Sebenarnya urutan warna dari masing-masing kabel tidak menjadi masalah, namun ada standard secara internasional yang digunakan untukstraight cable ini, seperti tabel 6 :
Standart pemasangan
Ket:
Urutan Ujung A
  1. Putih Orange
  2. Orange
  3. Putih Hijau
  4. Biru
  5. Putih Biru
  6. Hijau
  7. Putih Coklat
  8. Coklat
Urutan Ujung B
  1. Putih Orange
  2. Orange
  3. Putih Hijau
  4. Biru
  5. Putih Biru
  6. Hijau
  7. Putih Coklat
  8. Coklat
Sebenarnya tidak semua pin tersebut digunakan, Yang penting adalah pin nomor 1,2,3 dan 6. Jadi misal yang disambung hanya pin 1,2,3 dan 6 sedangkan pin yang lain tidak dipasang, tidak jadi masalah.
Waktu akan memasangnya, maka potong ujung kabelnya, kemudian susun kabelnya trus diratakan dengan pisau potong yang ada pada crimp tool. Andak tidak perlu repot harus melepaskan isolasi pada bagian ujung kabel, karena waktu Anda memasukan kabel itu ke konektor lalu ditekan (pressed) dengan menggunakan crimp tool, sebenarnya saat itu pin yang ada di konektor menembus sampai ke dalam kabel. Perhatikan, agar penekannya (pressing) yang keras, soalnya kalau tidak keras kadang pin tersebut tidak tembus ke dalam isolasi kabelnya. Kalau sudah kemudian Anda test menggunakan LAN tester. Masukkan ujung ujung kabel ke alatnya, kemudian nyalakan, kalau lampu led yang pada LAN tester menyala semua, dari nomor 1 sampai 8 berarti Anda telah sukses. Kalau ada salah satu yang tidak menyala berarti kemungkinan pada pin nomor tersebut ada masalah. Cara paling mudah yaitu Anda tekan (press) lagi menggunakan tang. Kemungkinan pinnya belum tembus. Kalau sudah Anda tekan tetapi masih tidak nyambung, maka coba periksa korespondensinya antar pin udah 1-1 atau belum. Kalau ternyata sudah benar dan masih gagal, berarti memang Anda belum beruntung. Ulangi lagi sampai berhasil.

b) Crossover Cable
Untuk tipe cross itu digunakan untuk menyambungkan langsung antar dua PC, atau yang umumnya digunakan untuk menyambungkan antar hub. (misalnya karena colokan di hubnya kurang). Cara pemasangannya juga sebenarnya mudah, sama seperti tipe straight, pin yang digunakan juga sebenarnya hanya 4 pin saja, yaitu pin 1, 2, 3 dan 6. Yang berbeda adalah cara pasangnya. Kalau pada tipe cross, pin 1 disambungkan ke pin 3 ujung yang lain, pin 2 ke 6, pin 3 ke 1 dan pin 6 ke 2. Praktisnya begini, pada ujung pertama Anda bisa susun pinnya sesuai standar untuk yang tipe “straight”, sementara itu di ujung yang lain Anda susun pinnya sesuai standar buat tipe “cross”.Masih bingung? Begini cara mudahnya:Ujung pertama:
  1. Putih orange
  2. Orange
  3. Putih hijau
  4. Biru
  5. Putih biru
  6. Hijau
  7. Putih coklat
  8. Coklat
Maka di ujung yang lain harus dibuat begini:
  1. Putih hijau
  2. Hijau
  3. Putih orange
  4. Biru
  5. Putih biru
  6. Orange
  7. Putih coklat
  8. Coklat
